5050燈珠為什么會(huì)無(wú)緣無(wú)故死燈呢？造成5050燈珠死燈都有哪些原因？通過(guò)分析許多的案例，小編可以得出這樣一個(gè)結(jié)論：5050燈珠常見(jiàn)死燈原因不外乎兩種：燈珠本身存在問(wèn)題或者燈珠應(yīng)用時(shí)有問(wèn)題。

5050燈珠本身如果封裝材料不好，或者封裝技術(shù)、工藝不穩(wěn)定，就容易造成燈珠質(zhì)量不穩(wěn)定，產(chǎn)品質(zhì)量易存在缺陷，就可能造成5050燈珠死燈。而在使用5050燈珠時(shí)，環(huán)境和操作不當(dāng)都有可能造成死燈，比如：led燈珠使用電壓過(guò)高；led燈珠使用電流過(guò)大；led燈珠使用過(guò)熱等等。

如何減少和杜絕5050燈珠死燈，提高產(chǎn)品質(zhì)量和可靠性，是藍(lán)晉光電格外關(guān)注的關(guān)鍵問(wèn)題，在這方面藍(lán)晉光電從每一道工序?qū)訉影殃P(guān)，盡量在燈珠自身原因上把死燈的可能性扼殺。

藍(lán)晉光電具體是怎樣應(yīng)對(duì)5050燈珠死燈的情況呢？

（1）加強(qiáng)靜電防護(hù)

靜電對(duì)LED燈珠來(lái)說(shuō)是一種危害極大的致命問(wèn)題，全世界因?yàn)殪o電損壞的電子元器件不計(jì)其數(shù)，最大能造成數(shù)千萬(wàn)美元的經(jīng)濟(jì)損失。所以防止靜電損壞電子元器件，是藍(lán)晉光電一項(xiàng)很重要的工作，藍(lán)晉光電會(huì)在生產(chǎn)上嚴(yán)格把控，要求所有相關(guān)的生產(chǎn)人員都必須穿防靜電服裝、佩戴靜電手環(huán)。

要知道，任何一個(gè)環(huán)節(jié)出問(wèn)題，都將造成對(duì)5050燈珠的損害，使LED性能變壞甚至失效。在LED5050燈珠封裝生產(chǎn)線，各類設(shè)備的接地電阻是否符合要求，這也是很重要的，一般要求接地電阻為4歐姆，有些要求高的場(chǎng)合其接地電阻甚至要達(dá)到≤2歐姆。所以，人體靜電對(duì)LED的損害也是很大的，工作時(shí)應(yīng)穿防靜電服裝，佩戴靜電環(huán)，靜電環(huán)應(yīng)接地良好。有一種不須要接地的靜電環(huán)防靜電的效果一般，也應(yīng)當(dāng)在生產(chǎn)過(guò)程中使用佩戴該種產(chǎn)品，藍(lán)晉光電的生產(chǎn)人員基本都是佩戴接地的靜電手環(huán)，特別是品檢人員。如果工作人員違反操作規(guī)程，則會(huì)接受相應(yīng)的警示教育，同時(shí)也起到告示他人的作用。

（2）拒絕手工焊接

有些企業(yè)采用手工焊接，使用40瓦普通烙鐵，焊接溫度無(wú)法控制，烙鐵溫度在300-400℃以上，過(guò)高的焊接溫度也會(huì)造成5050燈珠死燈，LED引線在高溫下膨脹系數(shù)比在150℃左右的膨脹系數(shù)高好幾倍，內(nèi)部的金絲焊點(diǎn)會(huì)因?yàn)檫^(guò)大的熱脹冷縮將焊接點(diǎn)拉開(kāi)，也會(huì)造成死燈現(xiàn)象。而藍(lán)晉光電采用先進(jìn)焊接技術(shù)，從臺(tái)灣引進(jìn)優(yōu)良的自動(dòng)焊接機(jī)，極大降低了死燈率。

（3）提高發(fā)展生產(chǎn)工藝

一般廠家是采用支架排封裝的LED，支架排是采用銅或鐵金屬材料經(jīng)精密模具沖壓而成，由于鐵的支架排要經(jīng)過(guò)鍍銀，而銅材較貴，成本自然就高，受市場(chǎng)激烈競(jìng)爭(zhēng)因素影響，為了降低制造成本，一些電鍍企業(yè)使電鍍的支架排鍍銀層減薄，以此減少成本支出，蒙混過(guò)關(guān)。而藍(lán)晉光電嚴(yán)格要求每一道工序，從來(lái)料的選擇和檢測(cè)上就開(kāi)始層層把關(guān)，只為了能夠生產(chǎn)出更優(yōu)秀、更值得信任的產(chǎn)品。

不僅如此，藍(lán)晉光電在封裝過(guò)程中的每一道工序都要求必須認(rèn)真操作，因?yàn)?/span>任何一個(gè)環(huán)節(jié)疏忽都是造成死燈的原因。在點(diǎn)、固晶工序，銀膠(對(duì)于單焊點(diǎn)芯片)點(diǎn)得多與少都不行，多了膠會(huì)返到芯片金墊上，造成短路，少了芯片又粘不牢。雙焊點(diǎn)芯片點(diǎn)絕緣膠也是一樣，點(diǎn)多了絕緣膠會(huì)返上芯片的金墊上，造成焊接時(shí)的虛焊因而產(chǎn)生死燈。

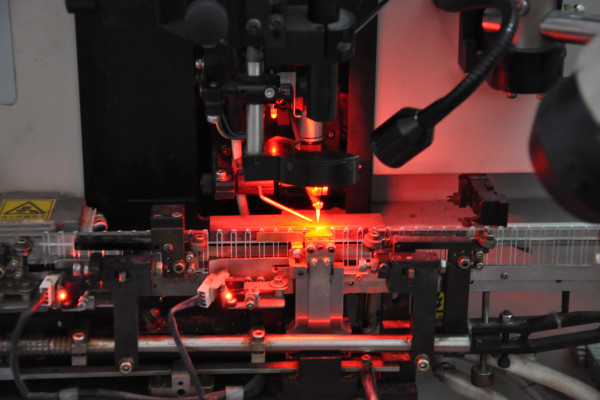

焊接工序也很關(guān)鍵，金絲球焊機(jī)的壓力、時(shí)間、溫度、功率四個(gè)參數(shù)的配合都要恰到好處，除了時(shí)間固定外，其它三個(gè)參數(shù)是可調(diào)的，壓力的調(diào)節(jié)應(yīng)適中，壓力大容易壓碎芯片，太小則容易虛焊。藍(lán)晉光電在焊接上擁有相當(dāng)成熟的技術(shù)和老道的經(jīng)驗(yàn)，焊接溫度一般調(diào)節(jié)在280℃為好，功率的調(diào)節(jié)是指超聲波功率調(diào)節(jié)，太大、太小都不好，以適中為度。并且藍(lán)晉光電每年都要對(duì)金絲球焊機(jī)各項(xiàng)參數(shù)進(jìn)行檢測(cè)和校正，確保焊接參數(shù)處在最佳狀態(tài)！

總之發(fā)生死燈的原因有很多，從封裝、應(yīng)用、到使用各個(gè)環(huán)節(jié)都有可能出現(xiàn)死燈現(xiàn)象，不能一一列舉，如何提高LED產(chǎn)品的質(zhì)量，是藍(lán)晉光電高度重視和認(rèn)真研究的問(wèn)題，從芯片、支架挑選，到LED封裝整個(gè)工藝流程都按照ISO2000質(zhì)量體系來(lái)進(jìn)行運(yùn)作。只有這樣LED的產(chǎn)品質(zhì)量才可能全面地提高，才能做到長(zhǎng)壽命、高可靠！
